Smyslem projektu je prezentovat veřejnosti budoucí podobu stavebních záměrů v Praze ve webové 3D scéně.

Pilotní scéna k prohlížení ZDE.

Fungování 3D scény

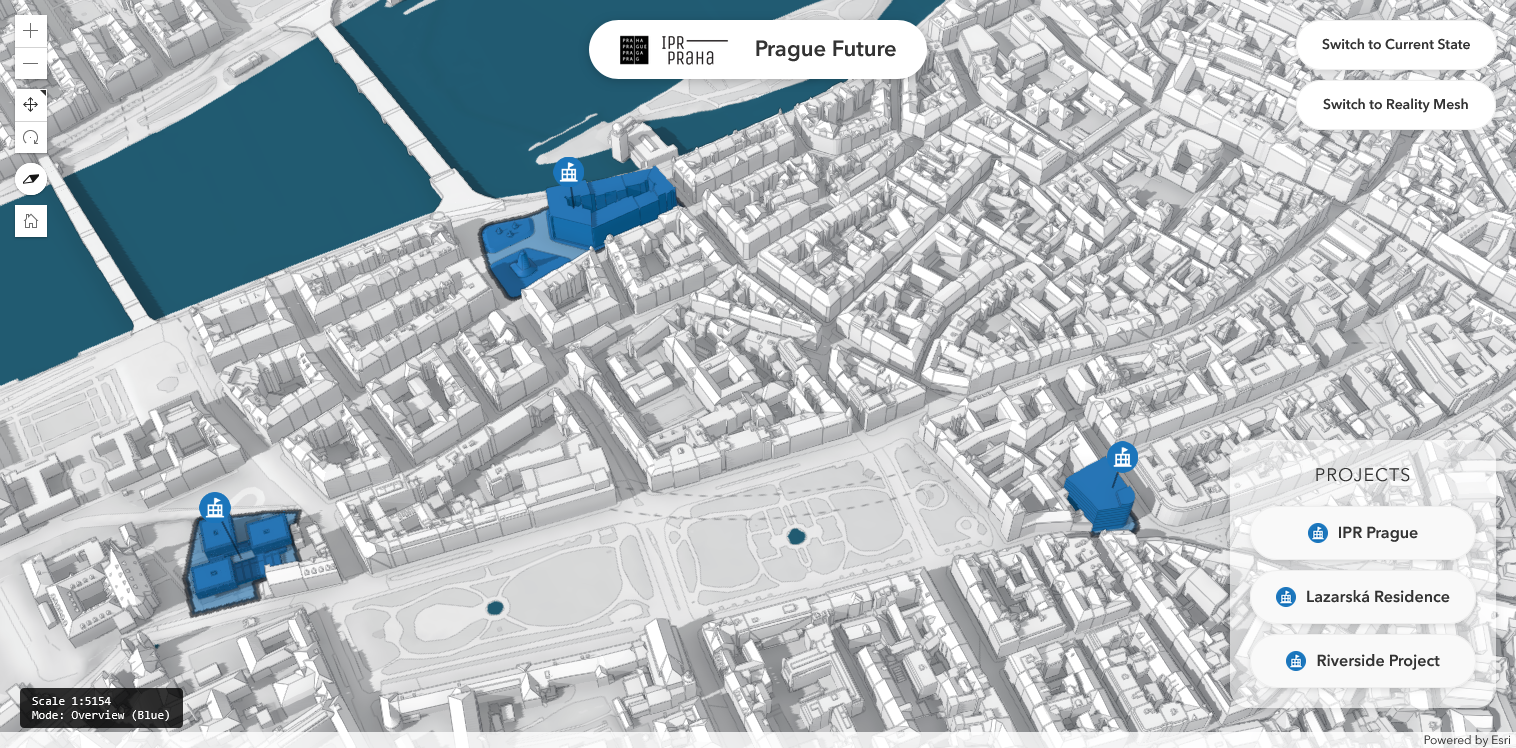

Pilotní 3D scéna záměrů

Scéna obsahuje základní datové komponenty tzv. 3D modelu Prahy – digitální model reliéfu, podkladovou mapu, objektový 3D model budov a mostů a fotorealistický mesh model. K těmto vrstvám jsou přidány 3D modely budov (případně i veřejného prostoru v okolí) budoucích stavebních záměrů v podobě, v jaké je poskytla developerská společnost (investor projektu).

Webová aplikace umožňuje uživateli jednak přepínat 3D model Prahy mezi objektovými modely a fotorealistickým mesh modelem a zároveň zobrazovat stav současný (bez stavebních záměrů) a budoucí. Stránka také obsahuje seznam projektů, který lze použít pro navigaci (přesun kamery) mezi jednotlivými lokacemi scény.

Sběr a zpracování 3D modelů budoucích stavebních záměrů

V počáteční fázi projektu probíhá sběr 3D modelů staveb od developerských společností do jednotného systému IPR Praha. Aby bylo možné data zpracovat, musí splňovat podmínky stanoveného datového standardu:

– Model by neměl obsahovat nadbytečné množství geometrie – pouze vnější obálka stavby (nikoli interiéry), jasný početní limit stanoven není, stále probíhá testování, cílem je minimalizace nároků na výkon při prohlížení webové scény běžnými uživateli

– Textury – vzhledem k velikosti texturovaných modelů s nimi zatím nepracujeme, barvy (nikoli textury) je možné v modelu zachovat – zatím probíhá testování

– Jednotlivé budovy/objekty by měly být oddělené/seskupené – je pak možné na ně navázat atributy

– Jednotky modelu musí být metry

– Umístění modelu musí být v souřadnicích systému S-JTSK a Bpv (výškově), buď v absolutních souřadnicích nebo s odsazením – v takovém případě musí být model doplněn souřadnicemi [X, Y, Z], do kterých se se má posunout počátek modelu [0, 0, 0]

– V případě změn terénu je možné přidat model reliéfu (rastr nebo TIN) v oddělené vrstvě či souboru

– Prostor v okolí budov (zeleň, cesty apod.) je také možné přidat v oddělené vrstvě či souboru

– Formát souboru – DWG, DXF, OBJ, GLB, FBX, Shapefile (případně jiné)
